جرثقیل سقفی یکی از تجهیزات مهم برای جابه‌جایی بار در سالن‌های صنعتی، سوله‌ها، کارگاه‌ها، کارخانه‌ها و محیط‌های سرپوشیده است. این تجهیزات با حرکت دادن بار در راستای طول و عرض سالن و همچنین جابه‌جایی عمودی، امکان انتقال ایمن و کنترل‌شده قطعات و تجهیزات سنگین را فراهم می‌کنند.
انواع جرثقیل سقفی بر اساس ساختار سازه، نحوه حرکت، ظرفیت باربرداری، دهانه سالن و شرایط کاری طراحی می‌شوند. از مدل‌های رایج می‌توان به جرثقیل سقفی تک پل، جرثقیل سقفی دو پل، جرثقیل سقفی آویز و جرثقیل مونوریل اشاره کرد. اگر هنوز نمی‌دانید جرثقیل سقفی چیست و چه ساز و کاری دارد، بهتر است ابتدا اطلاعات کاملی درباره این موضوع کسب کنید.
انتخاب مدل مناسب باید بر اساس ظرفیت موردنیاز، دهانه سالن، طول مسیر حرکت، ارتفاع بالابری و میزان استفاده از جرثقیل انجام شود. از طرف دیگر، به دلیل اهمیت ایمنی این تجهیزات، انجام بازرسی جرثقیل و بررسی دوره‌ای اجزای اصلی آن نیز اهمیت زیادی دارد.
انواع جرثقیل سقفی
مهم‌ترین انواع جرثقیل سقفی که در محیط‌های صنعتی مورد استفاده قرار می‌گیرند عبارت‌اند از:
- جرثقیل سقفی تک پل
- جرثقیل سقفی دو پل
- جرثقیل سقفی آویز
- جرثقیل تک پل آویز
- جرثقیل مونوریل
هر یک از این مدل‌ها با توجه به ظرفیت، دهانه، مسیر حرکت و شرایط نصب، کاربرد متفاوتی دارند و آشنایی با انواع جرثقیل به انتخاب گزینه مناسب پروژه شما کمک می‌کند.

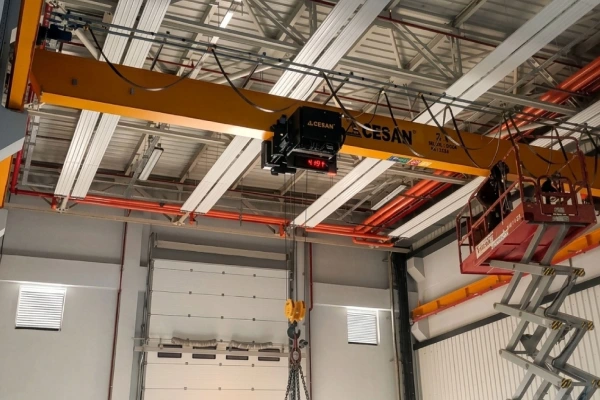

جرثقیل سقفی تک پل (Single Girder Overhead Crane)
جرثقیل سقفی تک پل دارای یک پل اصلی برای حرکت مجموعه بالابر و ترولی است. این مدل معمولاً برای ظرفیت‌های سبک و متوسط مورد استفاده قرار می‌گیرد و در سالن‌هایی که محدودیت ظرفیت یا فضای نصب وجود دارد، کاربرد مناسبی دارد.
ساختار ساده‌تر جرثقیل تک پل باعث می‌شود وزن سازه و هزینه ساخت آن نسبت به بسیاری از مدل‌های سنگین‌تر کمتر باشد. این نوع جرثقیل می‌تواند برای جابه‌جایی مواد اولیه، قطعات صنعتی، تجهیزات تولیدی و بارهای عمومی در کارگاه‌ها و سالن‌های تولید استفاده شود.
جرثقیل سقفی دو پل (Double Girder Overhead Crane)
جرثقیل سقفی دو پل از دو تیر اصلی تشکیل شده است که مجموعه بالابر و ترولی روی آن‌ها حرکت می‌کند. این ساختار برای دهانه‌ها و ظرفیت‌های بالاتر، گزینه مناسبی محسوب می‌شود. جرثقیل‌های سقفی دو پل به‌صورت استاندارد در ظرفیت‌های حدود ۵ تا ۵۰ تن و دهانه‌های حدود ۱۴ تا ۳۰ متر طراحی می‌شوند. برای ظرفیت‌های بالاتر از ۵۰ تن یا دهانه‌های بیش از ۳۰ متر، معمولاً طراحی اختصاصی موردنیاز است.
گروه کاری جرثقیل سقفی دو پل نیز بر اساس شرایط استفاده تعیین می‌شود و می‌تواند در رده‌های مختلف کاری قرار گیرد.
ویژگی‌های جرثقیل سقفی دو پل
ساختار دو پل امکان استفاده از این جرثقیل را در دهانه‌ها و تناژهای بالا فراهم می‌کند. همچنین دسترسی به مجموعه بالابر برای تعمیرات و نگهداری در بسیاری از طراحی‌ها آسان‌تر است. از قابلیت‌های قابل اضافه شدن به جرثقیل سقفی دو پل می‌توان به موارد زیر اشاره کرد:
- نصب چنگک
- نصب مگنت
- نصب باسکول
- نصب تجهیزات تخصصی جابه‌جایی مواد
- نصب کابین اپراتور
- نصب راهروی تعمیرات
این ویژگی‌ها باعث شده است جرثقیل‌های دو پل در صنایع سنگین و محیط‌هایی که بارهای بزرگ جابه‌جا می‌شوند، کاربرد گسترده‌ای داشته باشند.
جرثقیل سقفی دو پل رونشین (Top Running Double Girder Overhead Crane)
یکی از پیکربندی‌های رایج جرثقیل سقفی دو پل، مدل Top Running است. در این ساختار، مجموعه پل روی ریل‌های مسیر حرکت سالن قرار گرفته و در راستای طول سالن حرکت می‌کند. بالابر نیز روی ترولی قرار دارد و ترولی در امتداد پل حرکت عرضی انجام می‌دهد. به این ترتیب، بار می‌تواند در محدوده کاری جرثقیل در سه جهت اصلی جابه‌جا شود.
این مدل برای جابه‌جایی بارهای سنگین در محیط‌هایی مانند:
- کارخانه‌های فولاد و ذوب
- نیروگاه‌ها
- سالن‌های مونتاژ
- سالن‌های تولید
- صنایع معدنی
- کارگاه‌های صنعتی
استفاده می‌شود. جرثقیل‌های Top Running به دلیل ساختار خود می‌توانند برای ظرفیت‌های بالا طراحی شوند و در پروژه‌های سنگین صنعتی نیز مورد استفاده قرار گیرند.
جرثقیل سقفی آویز (Underhung Crane)
جرثقیل سقفی آویز از نظر عملکرد مشابه جرثقیل‌های رونشین است، اما نحوه قرارگیری اجزای حرکتی آن متفاوت است. در این نوع جرثقیل، مجموعه حرکت طولی از زیر تیرهای حمال یا مسیرهای نصب‌شده در قسمت زیرین سازه انجام می‌شود. به همین دلیل، این مدل می‌تواند در برخی سالن‌ها که امکان نصب ریل در قسمت فوقانی وجود ندارد، مورد استفاده قرار گیرد.
جرثقیل‌های آویز در ظرفیت‌های مختلف طراحی می‌شوند و بسته به پیکربندی می‌توانند به صورت تک پل یا دو پل ساخته شوند. استاندارد ASME B30.17 از مراجع مورد استفاده برای تجهیزات بالابری و جرثقیل‌های زیرآویز است.
جرثقیل تک پل آویز (Underhung Single Girder Crane)
در جرثقیل تک پل آویز، حرکت طولی و عرضی مجموعه به صورت آویز انجام می‌شود. پل یا مسیر اصلی جرثقیل از زیر تیرهای حمال نصب شده و مجموعه بالابر و ترولی در قسمت زیرین قرار می‌گیرد. این مدل معمولاً برای ظرفیت‌های پایین‌تر و محیط‌هایی که فضای نصب محدود است کاربرد دارد.
ویژگی‌های جرثقیل تک پل آویز
از ویژگی‌های این مدل می‌توان به موارد زیر اشاره کرد:
- هزینه ساخت و نصب پایین‌تر در برخی کاربردها
- اشغال فضای کمتر
- امکان استفاده در سالن‌های دارای محدودیت سازه‌ای
- قابلیت حرکت در مسیرهای خاص و در برخی طراحی‌ها مسیرهای منحنی
- مناسب برای ظرفیت‌های پایین
در برخی کاربردهای سبک، ظرفیت این جرثقیل‌ها حدود ۱ تا ۲ تن است، هرچند ظرفیت واقعی باید بر اساس طراحی و مشخصات سازنده تعیین شود.
جرثقیل مونوریل (Monorail Crane)
جرثقیل مونوریل یکی دیگر از تجهیزات مورد استفاده برای جابه‌جایی بار در مسیر مشخص است. در این سیستم، بالابر روی یک مسیر یا تیر مونوریل حرکت می‌کند. برخلاف جرثقیل سقفی متداول که پل می‌تواند در طول سالن حرکت کند، سیستم مونوریل معمولاً برای جابه‌جایی بار در یک مسیر مشخص طراحی می‌شود. بازرسی جرثقیل مونوریل نیز از مهم ترین اقدامات برای جلوگیری از وقوع حوادث است.
این نوع تجهیزات در خطوط تولید، مونتاژ و فرآیندهایی که مسیر حرکت بار از قبل مشخص است، کاربرد دارند.
جمع‌بندی
انواع جرثقیل سقفی بر اساس ساختار و نحوه حرکت شامل مدل‌هایی مانند تک پل، دو پل، آویز و مونوریل هستند. جرثقیل‌های دو پل برای ظرفیت‌ها و دهانه‌های بالاتر کاربرد بیشتری دارند، در حالی که مدل‌های تک پل و آویز می‌توانند برای کاربردهای سبک‌تر و سالن‌هایی با محدودیت‌های سازه‌ای مناسب باشند.
انتخاب نوع جرثقیل باید بر اساس ظرفیت، دهانه، ارتفاع بالابری، مسیر حرکت و شرایط واقعی کار انجام شود. پس از نصب و بهره‌برداری نیز بازرسی دوره‌ای و بررسی اجزای اصلی جرثقیل نقش مهمی در حفظ ایمنی و عملکرد صحیح تجهیزات دارد.
